Assalamualaikum Wr. Wb.
Pada kesempatan kali ini saya akan membagikan ilmu tentang cara konfiurasi VLAN menggunakan 3 Router dan 2 Switch.
A. Pendahuluan
VLAN atau Virtual LAN adalah sebuah model jaringan yang membagi beberapa jaringan secara logikal kedalam beberapa jalur yang berbeda tapi tetap lewat perangkat penghubung yang sama.
B. Latar Belakang
Dengan menggunakan VLAN, jaringan yang dibangun akan lebih efisien dan hemat biaaya. serta dapat di gunakan untuk banyak komputer/pc.
C. Maksud Dan Tujuan
Dapat mengkonfigurasikan VLAN yang terdiri dari 2 atau lebih Router.
D. Waktu Yang Dibutukan
Waktu yang di butuhkan untuk konfigurasi VLAN adalah 15 - 20 menit
E. Alat dan Bahan
- PC/Laptop
- Cisco Packet Tracer
F. Pelaksanaan
1. Langkah pertama kita buka Cisco Packet Tracer. Lalu buat topologinya yang terdiri dari 3 Router-Pt, 2 Switch dan 4 PC. untuk lebih jelasnya bisa di lihat di bawah ini.....
2. Setelah topologinya kita buat, kemudian kita lanjutkan ke langkah selanjutnya yaitu konfigurasi pada Switch. Lakukan seperti gambar di bawah ini...
Lalu lihat informasi vlan pada switch 1 dengan mengetik perintah do show vlan brief

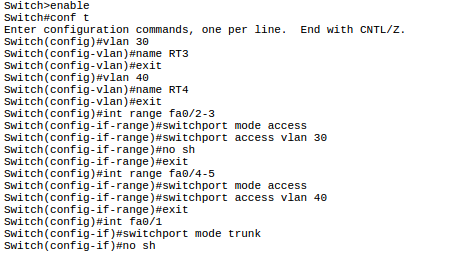

3. Selanjutnya kita konfigurasikan Switch 2, langkahnya sama seperti di atas tetapi menggunaan VLAN yang berbeda.
kemudian ketik "do show vlan brief"(tanpa tanda petik) untuk melihat informasi vlan yang tersambung pada Switch 2.
4. Langkah keempat adalah konfigurasi pada Router 2, Lakukan seperti langkah di bawah ini....
5. Selanjutnya kita konfigurasikan Router 3, langkah-langkahnya dapat di lakukan seperti pada gambar dibawah ini....
5. Langkah yang kelima adalah konfigurasi pada Router 1, lakukanlah seperti di bawah ini...
6. Masukkan IP pada semua PC agar dapat tersambung
- Vlan 10
-PC0 = IP 10.10.10.2/24
-PC1 = IP 10.10.10.3/24
- Vlan 20
-PC2 = IP 20.20.20.2/24
-PC3 = IP 20.20.20.3/24
- Vlan 30
-PC4 = IP 30.30.30.2/24
-PC5 = IP 30.30.30.3/24
- Vlan 40
-PC6 = IP 40.40.40.2/24
-PC7 = IP 40.40.40.3/24
7. Setelah PC di beri IP, kita lakukan test ping antar VLAN pada salah satu PC. jika terhubung berarti konfigurasi kita telah berhasil, apabila konfigurasi kita gagal kita dapat mencobanya kembali sampai berhasil....
G. Hasil Yang Didapat
Dapat melakukan konfigurasi VLAN menggunakan 3 Router dan 2 Switch.
F. Kesimpulan
Dengan melakukan konfigurasi vlan dan Routing dapat menyambungkan jaringan yang berbeda sehingga saling terhubung.
G. Referensi
Ebook CISCO
