A. PENDAHULUAN
     Assalamualaikum Wr. Wb.
Pada kessempatan kali ini saya akan membahas tentang cara konfigurasi Etherchannel PAGP (Port Aggregation Protocol). langsung saja simak artikel di bawah ini......

B. LATAR BELAKANG
     Saya membuat artikel ini bertujuan melanjutkan artikel yang kemarin yaitu tentang Etherchannel dan Cara Konfigurasi.

C. MAKSUD DAN TUJUAN
     Maksud saya membuat artikel ini adalah untuk melanjutkan materi tentang etherchannel yang kemarin sudah saya bahas sebelumnya.
     Tujuannya adalah agar para pembaca paham dan bisa konfigurasi etherchannel.

D. ALAT DAN BAHAN

• Cisco Packet Tracer
• Laptop/PC

E. WAKTU

     5 sampai 10 menit

F. PEMBAHASAN



    Cara Konfigurasi Etherchannel PAGP (Port Aggregation Protocol)

1. Langkah pertama buat terlebih dahulu topologi seperti gambar di bawah ini



2. Kemudian kita konfigurasikan PAGP di semua interface 1-3 Switch diatas.Untuk modenya kita gunakan mode desirable. Serta konfigurasi port-channel 1 menjadi mode trunk.

Switch Ruang A

Switch Ruang B



3. Setelah itu,kita cek port-channelnya.Maka jenisnya akan menjadi desirable dan protokolnya menjadi PAGP seperti berikut.

4. Selanjutnya kita coba untuk menambahkan PC pada Switch Ruang A, dan juga kita tambahkan Laptop di Switch Ruang B.

5. Masukkan IP Address pada PC Karyawan dan Laptop Guru

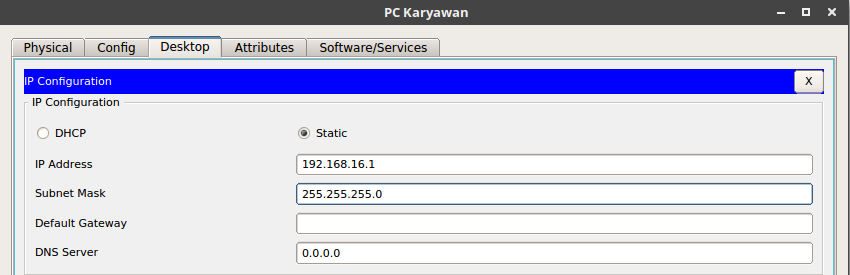

IP Address PC Karyawan

IP Address Laptop Guru

6. Langkah terakhir kita coba tes ping dari PC Karyawan menuju ke Laptop  Guru, Begitu juga sebalikya.

PC Karyawan --> Laptop Guru

Laptop Guru --> PC Karyawan

G. HASIL YANG DI DAPAT

     Dapat melakukan konfigurasi Etherchannel PAGP (Port Aggregation Protocol)

H. KESIMPULAN

    PAgP membantu pada pembuatan otomatis dari link Etherchannel. Paket PAgP dikirim di antara port yang bisa Etherchannel dalam tujuan untuk negosiasi formasi dari channel.

I. REFERENSI

   - Trainner Cisco

   - Modul CCNA
